Modelo Algebraico para calcular el Eje Cardíaco Exacto

Primero

Contar el valor neto que tiene la onda R en DI y restarle el valor neto de la onda más negativa de esta misma derivada, ya sea Q o S. De esta diferencia se obtiene un número positivo o negativo que se localizará en el eje horizontal de DI (abscisas). Si el número es positivo se pondrá del lado derecho del punto de origen del plano cartesiano (lado positivo), y si este es negativo se pondrá del lado izquierdo.

Segundo

Posteriormente se debe hacer la misma diferencia con las ondas R y S o Q de aVF. Sin embargo, en esta ocasión el número positivo o negativo a localizar será en el plano vertical de aVF (ordenadas). En caso de ser un número positivo se ubicará inferior al punto de origen del plano, y si resulta negativo se ubicará en la parte superior.
El motivo por el cual la parte positiva de aVF es inferior y no superior al punto de origen del plano cartesiano como normalmente sería, es porque el electrodo positivo de aVF se encuentra en el pie, por lo tanto, la parte positiva se localizará inferior al centro del corazón, el punto de origen en caso del plano cartesiano

Tercero

Una vez localizados ambos puntos en los ejes correspondientes se procederá a marcar 2 líneas que crucen en algún punto del plano cartesiano.

Cuarto

Finalmente se trazará una línea desde el punto de origen del plano cartesiano hacia el punto donde ambas líneas se cruzaron y se procederá a medir con un transportador o goniómetro los grados que marca la línea trazada.

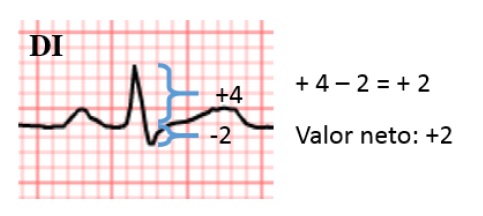

Amplitud neta del complejo QRS en DI

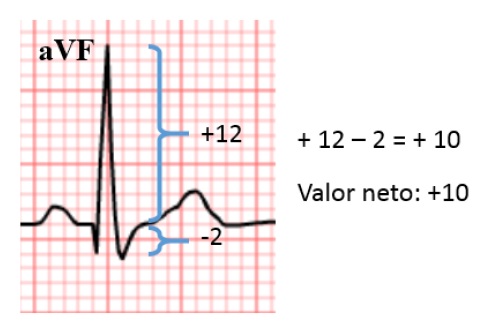

Amplitud neta del complejo QRS en aVF

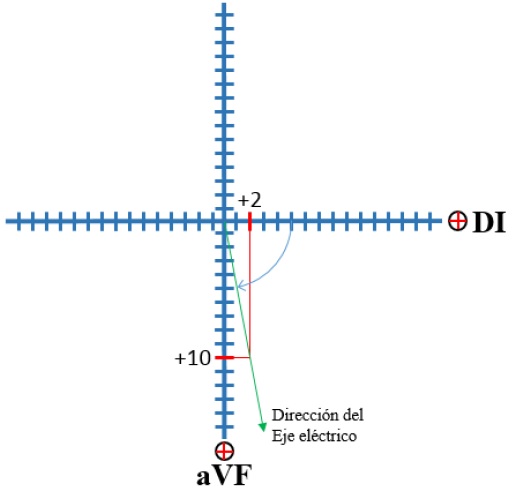

Formación del Vector
