Electrocardiograma normal

  • Detalles del paciente

    • Indique el nombre y la edad del paciente y la fecha en que se tomó el ECG
    • Indique si se registró algún dolor torácico en ese momento

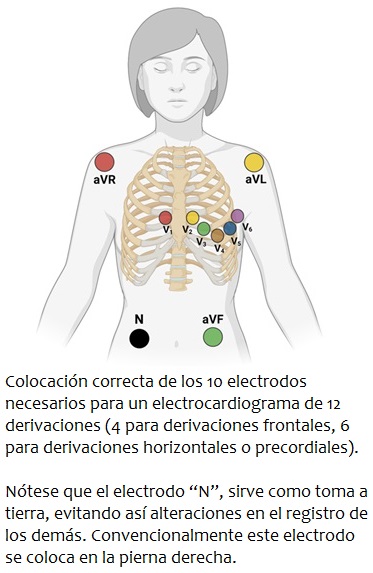

    Colocación correcta de electrodos

    • Los electrodos están correctamente colocados si comprobamos que la Onda P es positiva en DI y las ondas en aVR son todas negativas.

    Artefactos


    Se denominan artefactos las ondas y picos anormales en un ECG que resultan de fuentes distintas a la actividad eléctrica del corazón e interfieren o distorsionan los componentes del ECG. Las causas de los artefactos incluyen temblor muscular, interferencia de corriente alterna (AC), contacto deficiente del electrodo con la piel y compresión torácica externa.

    Interpretación

    • El ECG Esta representado por 12 derivaciones, que da una información global y espacial de la actividad eléctrica y cardiaca. Para poder realizar una adecuada interpretación de un EKG, sea cual sea la patología que se esté buscando, es fundamental seguir los siguientes pasos de forma sistemática:

    1. Ritmo
    2. Frecuencia
    3. Eje eléctrico (AQRS)
    4. Ondas, Segmentos e Intervalos

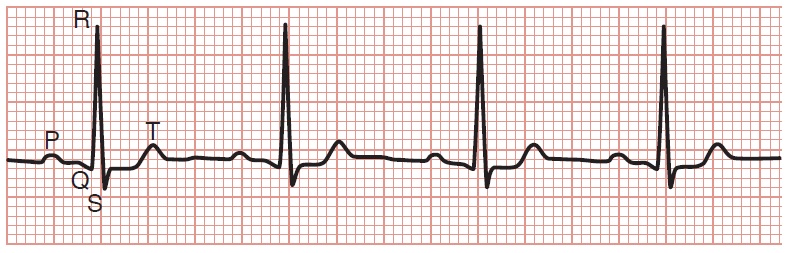

 Electrocardiograma normal

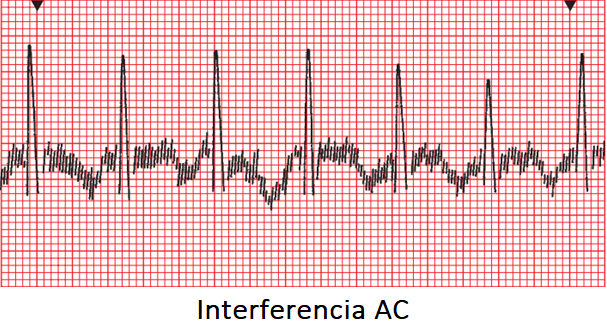

    • La interferencia de AC puede ocurrir cuando se utiliza una máquina de ECG operada por AC (corriente alterna)y conectada a tierra incorrectamente, o cuando se obtiene un ECG cerca de cables de alta tensión, transformadores o aparatos eléctricos. Esto da como resultado una línea base gruesa compuesta de ondas de 60 ciclos.

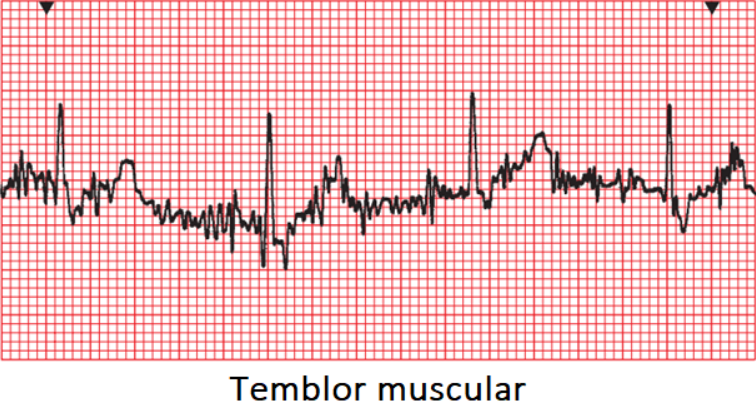

    • El temblor muscular puede ocurrir en pacientes tensos o nerviosos o en aquellos que tiemblan de frío, y puede dar al ECG una apariencia fina o toscamente dentada.

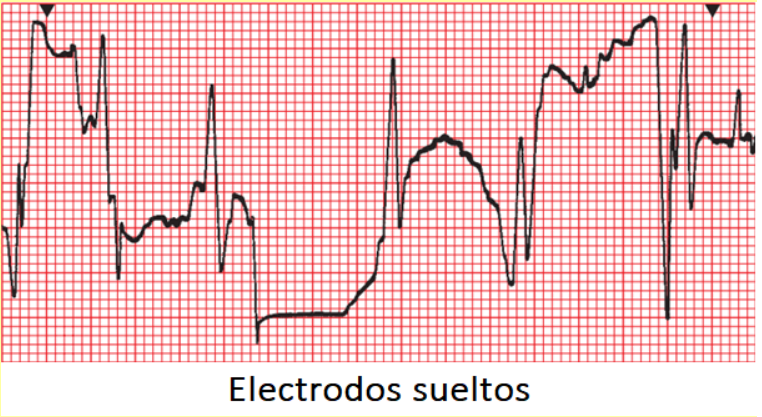

    • Los electrodos sueltos, o los electrodos que tienen un contacto eléctrico deficiente con la piel debido a una pasta o jalea seca o insuficiente para electrodos, pueden causar múltiples picos y ondas agudos en el ECG y son la causa más común de artefactos. Los cables de conexión sueltos también pueden causar artefactos similares. Además, cualquier materia extraña en la piel, como sangre, vómito, sudor y cabello, puede provocar un contacto deficiente del electrodo y la aparición de artefactos.

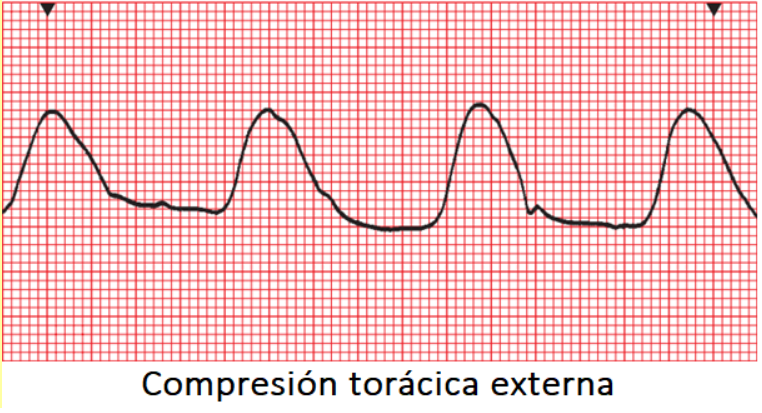

    • Compresión torácica externa
