Determinar el Eje Cardíaco con D1 y aVF

  • Una vez obtenido el tipo de Ritmo y la Frecuencia Cardíaca se debe calcular el Eje Eléctrico del corazón (AQRS), el cual es el resultado de la suma de los vectores de despolarización que ocurren en las paredes ventriculares y que normalmente oscila entre los +90° y 0° (algunos lo describen normal hasta -30°) en el plano horizontal. Para hacer el cálculo podemos auxiliarnos de los siguientes métodos.

Método 1 - Determinar el Eje Cardíaco con D1 y aVF

  • Existe un método que únicamente nos permite ubicar el eje eléctrico dentro de un cuadrante en un plano cartesiano. Esto se basa en que si una derivada cualquiera es positiva el eje eléctrico se acerca hacia esta, si es isoeléctrico se encuentra perpendicular y si es negativo el eje eléctrico se aleja de esta derivada.

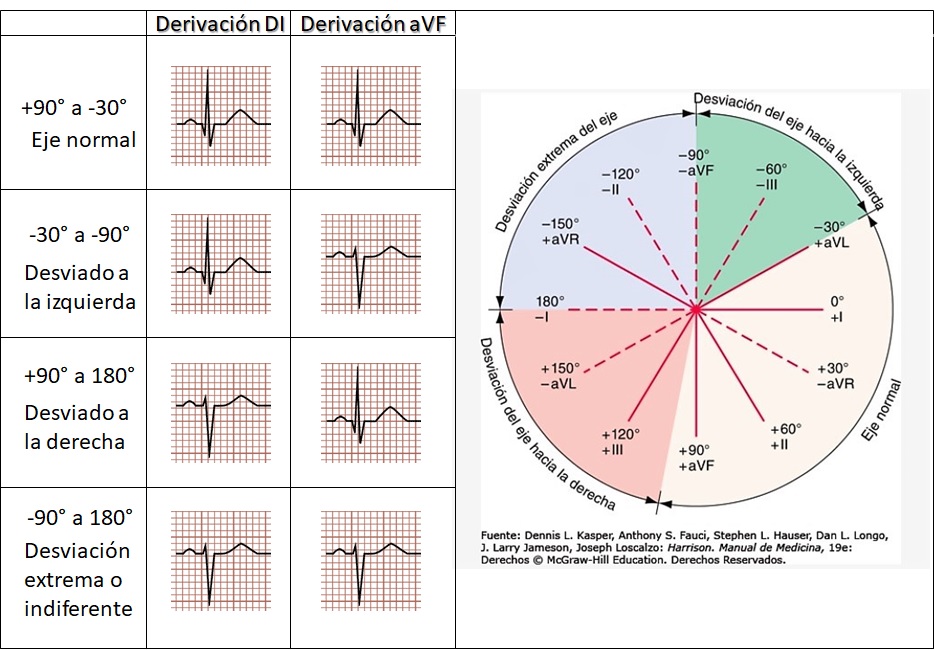

    Únicamente se debe de visualizar los complejos QRS de DI y aVF y valorar si son predominantemente positivos o negativos. Si se encuentra que ambos son predominantemente positivos el eje se dirigirá hacia abajo y a la izquierda, entre 0° y +90°. Si solo uno se encuentra negativo entonces debe haber una desviación del eje a la izquierda o a la derecha y si ambos son negativos revela una desviación extrema.

Herramienta para calcular el Eje Cardiaco

  • En esta aplicación encontrarás una herramienta interactiva que te puede ayudar a entender el eje cardiaco. Solo debe visitar el enlace desde el botón que te dejamos abajo, mover las manecillas del eje y verás como se ve que va cambiando el QRS en cada una de las derivaciones del EKG.


https://david-shrk.github.io/ecgaxistrainer/



Determinación del eje eléctrico
